沸石转轮+RTO蓄热式燃烧炉

  • [list:title]

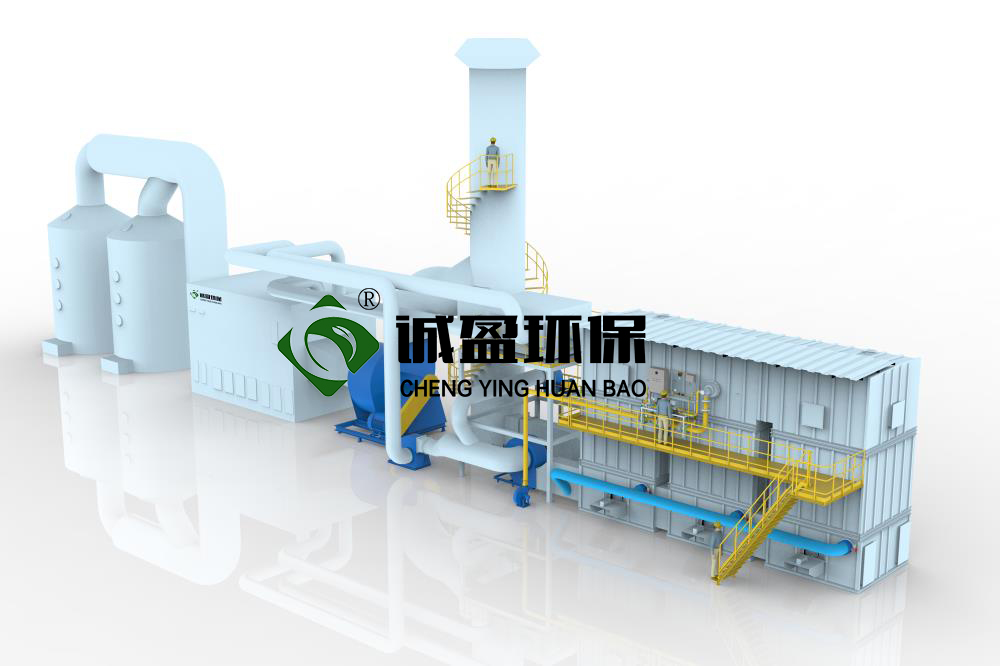

沸石转轮+RTO蓄热式燃烧炉

 简介:

       沸石转轮浓缩+RTO技术是VOC有机废气治理的主流技术,可节约能耗并减小设备规模。该技术适用于低浓度、连续排放的废气治理,涉及多个行业。

系统由过滤装置、沸石转轮···

咨询热线:400-808-9633

产品介绍

 简介:

       沸石转轮浓缩+RTO技术是VOC有机废气治理的主流技术,可节约能耗并减小设备规模。该技术适用于低浓度、连续排放的废气治理,涉及多个行业。

系统由过滤装置、沸石转轮、RTO等组成,利用沸石吸附浓缩有机物,再经RTO高温焚烧转化为无害物质。此技术具有高效率、长寿命、低能耗等优势,

并实现模组化设计和自动化控制。



技术背景及趋势:

        目前,政府管理部门已逐步限制效率低下的处理技术,加强推动燃烧等高效处理技术。然而低浓度有机废气如果采用RTO燃烧炉直接处理需要消耗大量天然气等燃料,这样会造成企业运行成本超高。因此我们需要把中低浓度的有机废气进行浓缩,使之变成较高浓度的废气再进入RTO废气处理系统燃烧处理。


       沸石转轮浓缩+RTO蓄热式燃烧技术是目前VOC有机废气治理中处理大风量、低浓度废气的主流技术。这样既能节约运行能耗同时又可减小末端治理设备的规格,有机废气通过沸石转轮浓缩后的风量会变得很小,一般需要根据企业废气的实际工况来设计最终的浓缩倍数。


技术简介:

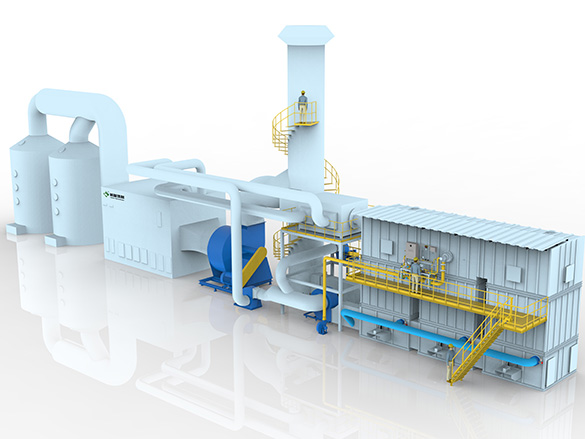

       沸石转轮浓缩+RTO净化系统主要由三级干式过滤装置、沸石转轮浓缩吸附装置、RTO、风机、换热器组成。

       经过预处理的废气进入沸石浓缩转轮+RTO蓄热式燃烧炉,利用沸石分子筛的多孔吸附性将有机物吸附浓缩,浓缩后的有机物经RTO高温(≥750℃)

将有机组分中的C、H化合物氧化分解成无害的CO2和H2O等无机成分,达到净化空气的目的。


技术原理:

        经预处理(去除粉尘、颗粒物)后的有机废气经过浓缩转轮时,其中的有机物在转轮吸附区域会被吸附下来,经过吸附净化后的废气(约占处理风量

的85%~95%)排放到大气中,一小部分废气(约占处理风量的5%-15%)对转轮冷却区降温后,经换热器被加热到180-220℃的脱附温度后,进入脱附区。脱附区有机物从吸附剂—沸石上脱离到加热的气流中,转轮得以再生,脱附后的高浓度VOCs被送入RTO高温焚烧。


      反应后的高温废气进入蜂窝陶瓷蓄热体,95%的热量被蓄热体吸收并“储存”起来,温度降低到接近RTO入口温度。蓄热体温度升高后,通过切换阀或旋转

装置切换气流流向,分别进行蓄热和放热,实现热量的有效回收利用。


技术优势:

1、吸附、脱附效率高≥95%,沸石寿命长,持续脱附并处理污染物,无压力波动。

2、沸石不可燃,安全性高。沸石转轮吸附VOCs所产生的压降极低,可大大减少电力能耗。

3、使原本高风量、低浓度的VOCs废气,转换成低风量、高浓度的废气,浓缩倍数达到5-20倍,大大缩小后处理设备的规格,运行成本低。

4、系统自动化控制,单键启动,操作简单,并可搭配人机界面监控操作数据。

5、整体系统采用模组化设计,具备了小的空间需求,且提供了持续性及无人化的操控模式。


工艺流程:


过程①:排风VOCs废气从排风管进入沸石转轮进行VOCs吸附;

过程②:经沸石转轮吸附的气体成为净气,部分净气进入烟囱;

过程③:部分从沸石转轮出口的净气进入换热器吸热,这部分气体称为脱附风;

过程④:吸热升温后的脱附风再次进入沸石转轮,对VOCs进行脱附;

过程⑤:脱附风携带较高浓度的VOCs进入RTO,首先经过蓄热体预热升温,再进入炉膛进行氧化分解;

过程⑥:燃烧后的部分高温烟气流经蓄热体并放热,然后进入烟囱;

过程⑦:部分高温烟气进入换热器放热,加热脱附风;

过程⑧:放热后的低温烟气进入烟囱;

过程⑨:所有进入烟囱的净气混合后排入大气。
